^{<ul id="pvlld"></ul>}

水導激光技術應用案例之非晶合金加工

發布日期：2025-06-16 09:17 ????瀏覽量：

非晶合金因其獨特的短程有序、長程無序原子結構，展現出高強度、高彈性、優異耐腐蝕性等特性，被譽為“液態金屬的固態版本”，在航空航天、生物醫療及精密器械領域具有廣闊應用前景。其亞穩態特性導致加工難度極高，傳統工藝難以平衡熱積累與晶化抑制的矛盾。本文以水導激光技術為核心，解析其在非晶合金加工中的創新應用與技術突破。

一、非晶合金加工的技術瓶頸

非晶合金的加工困境源于其獨特的物理特性：

??熱敏感性??：快速冷卻鑄造需在毫秒級完成，工藝窗口狹窄；熱塑性成型依賴過冷液相區軟化，但粘度變化與結晶驅動力易引發局部晶化。
??減材制造缺陷??：電火花加工因放電高溫誘發亞表面微裂紋；飛秒激光雖降低熱影響，但低溫環境下仍可能觸發非晶-晶態相變。
??氧化與污染??：傳統干法激光加工中，高溫促使材料表面氧化生成脆性副產物（如ZrO?、Cu?O），顯著降低構件性能。

上述問題導致非晶合金構件易形成熱影響區（HAZ），造成力學性能劣化與微觀結構失穩，制約其工程化應用。

二、水導激光技術的創新突破

水導激光技術通過水射流動態冷卻與熔融物沖刷的協同作用，實現非晶合金的高效精密加工，其核心優勢體現在以下三方面：

??精準熱管理??：水射流在激光作用區形成動態冷卻層，將熱輸入限制在微米級區域，抑制熱傳導引發的晶化傾向。實驗表明，WJGL加工的HAZ厚度僅為15 μm，較傳統干法激光降低80%以上。

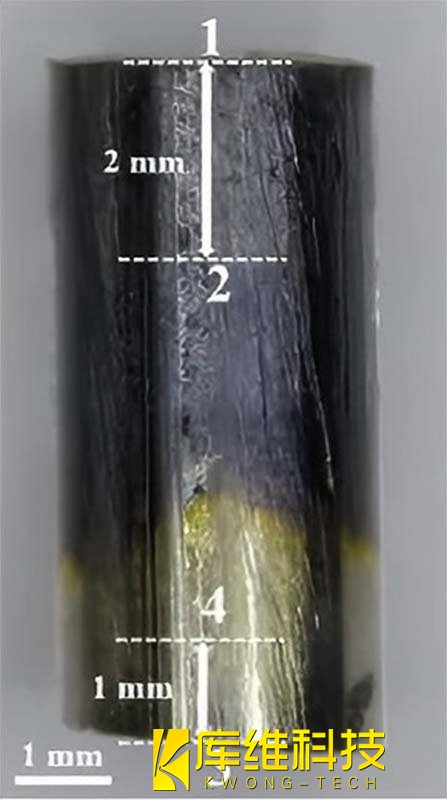

??氧化抑制機制??：水流實時沖刷加工界面，隔絕氧氣接觸，避免氧化鋯（ZrO?）等脆性相生成。XRD分析顯示，WJGL加工底面僅保留基體銅相，而干法激光頂面出現顯著Cu?O特征峰。
??熔融物沖刷效應??：高速水流清除熔融殘渣，減少重鑄層與微裂紋，提升表面完整性。相較于飛秒激光，WJGL加工表面粗糙度降低50%，無亞表面缺陷。
