水導激光技術應用案例之Ni-Si合金加工
發布日期：2025-06-11 09:46 ????瀏覽量：
隨著航空航天發動機推重比的持續提升，渦輪葉片工作溫度已逼近傳統鎳基單晶合金（1150℃）的耐溫極限。兼具低密度（6.6-7.2 g/cm³）與高溫強度的Nb-Si合金（熔點1950℃）成為下一代高溫結構材料的理想選擇。其加工過程中易氧化、熱累積效應顯著等問題，導致傳統工藝難以實現高完整性氣膜孔制備。水導激光技術通過創新性的"激光-水射流"協同機制，為Nb-Si合金加工提供了突破性解決方案。
一、Nb-Si合金加工的技術挑戰與傳統工藝瓶頸
1、材料特性與加工難點
Nb-Si合金在高溫氧化環境中易形成SiO?氧化層，導致材料脆性增加。傳統電火花線切割（EDM）和干法激光切割存在以下缺陷：
-
??熱影響區（HAZ）顯著??：激光能量集中引發局部熔融，形成厚度達100μm以上的重熔層；
-
??表面氧化嚴重??：加工過程中氧氣參與反應，生成Nb?O?、SiO?等脆性氧化物（XRD檢測顯示氧化物相占比超30%）
-
??微裂紋與孔洞缺陷??：流體不穩定性導致熔融物殘留，形成直徑5-50μm的微孔洞（SEM觀測孔隙率高達8%）。
2、工藝參數控制困境
常規工藝中，切割速度與表面質量的矛盾尤為突出：
-
低速加工（<1 mm/s）時，熱累積引發周期性條紋；
-
高速加工（>5 mm/s）則導致熔渣清除不徹底，粗糙度Ra值達6.35μm。

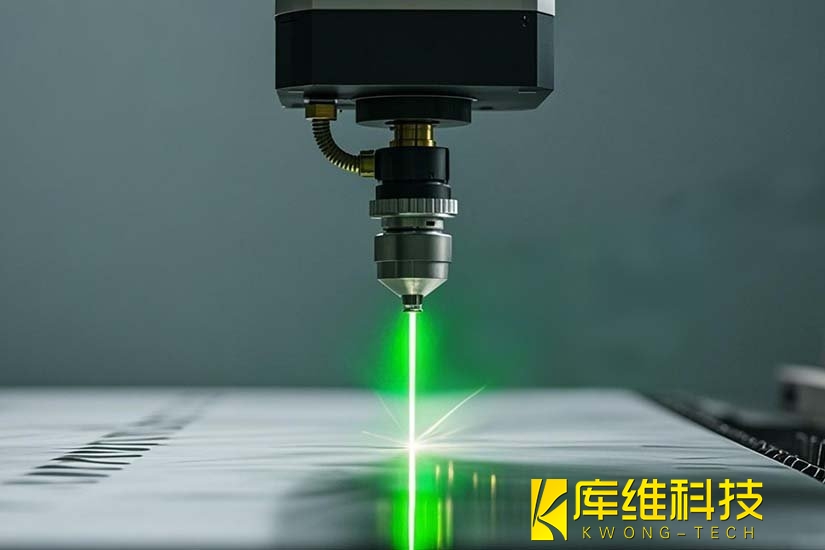

二、水導激光技術的革新機制
1、雙重協同作用原理
水導激光系統通過高壓水射流（30-100 MPa）實現：
-
??動態冷卻效應??：水流以100-200 m/s速度沖刷加工區，將熱影響區厚度控制在50μm以內；
-
??熔渣即時清除??：水射流動壓（動壓公式：P=½ρv²）形成湍流，沖刷效率提升400%。
2、能量傳輸優化

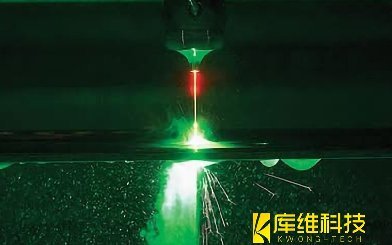

采用"液態光纖"原理：
-
激光在水射流內全反射傳輸，能量密度均勻分布（平頂光束能量偏差<5%）；
-
柱狀光束直徑30-100μm，實現無錐度切割（錐度<0.1°）。
三、Nb-Si合金加工應用實例與性能突破
1、微孔加工技術突破
針對渦輪葉片氣膜孔（Φ0.1-0.5mm）的嚴苛要求：
-
??加工效率??：Φ1×3mm通孔加工時間僅20秒，效率較EDM提升8倍；
-
??尺寸精度??：入口/出口直徑差ΔD=10μm，圓度誤差<±0.005mm；
-
??表面完整性??：Ra=0.81μm，無微裂紋。
2、復雜結構加工能力

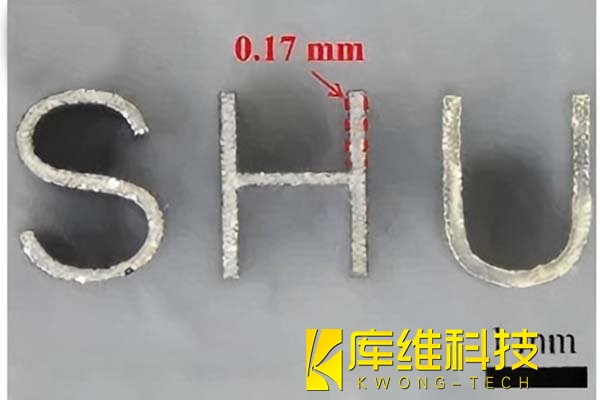

成功制備深徑比18的鏤空結構：
-
??線寬控制??：0.17mm線寬保持穩定，壁面粗糙度Ra=1.2μm；
-
??熱累積抑制??：XRD檢測顯示無氧化相生成。

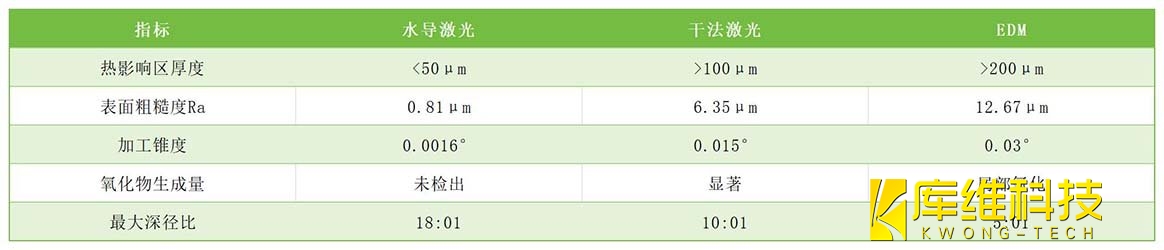

四、技術優勢對比分析
五、產業化應用前景
1、航空發動機升級
水導激光技術已應用于某型發動機渦輪葉片氣膜孔加工，實現：單晶葉片加工合格率從72%提升至98%；葉片服役溫度提升150℃，推重比提高0.3。
2、微電子封裝革新
在LTCC基板加工中：30W高功率下微槽錐度穩定在0.2°；3D集成組件良率提升至95%。
水導激光技術通過創新的"冷加工"機制，成功突破Nb-Si合金加工的技術壁壘。其獨特的能量傳輸方式與動態冷卻系統，為航空航天高溫結構件、微電子器件等高端制造領域提供了革命性解決方案。
