激光焊接憑借高精度、高效率的優(yōu)勢，已成為現(xiàn)代制造業(yè)的核心工藝。焊接質(zhì)量受多種因素制約，其中焊接位置作為關(guān)鍵變量，通過改變?nèi)鄢亓鲃印醾鲗?dǎo)及凝固行為，直接影響焊縫成形、氣孔缺陷和力學(xué)性能。本文將系統(tǒng)介紹平焊、橫焊、垂直向上焊、垂直向下焊四種位置的工藝特性，并探討優(yōu)化方向。

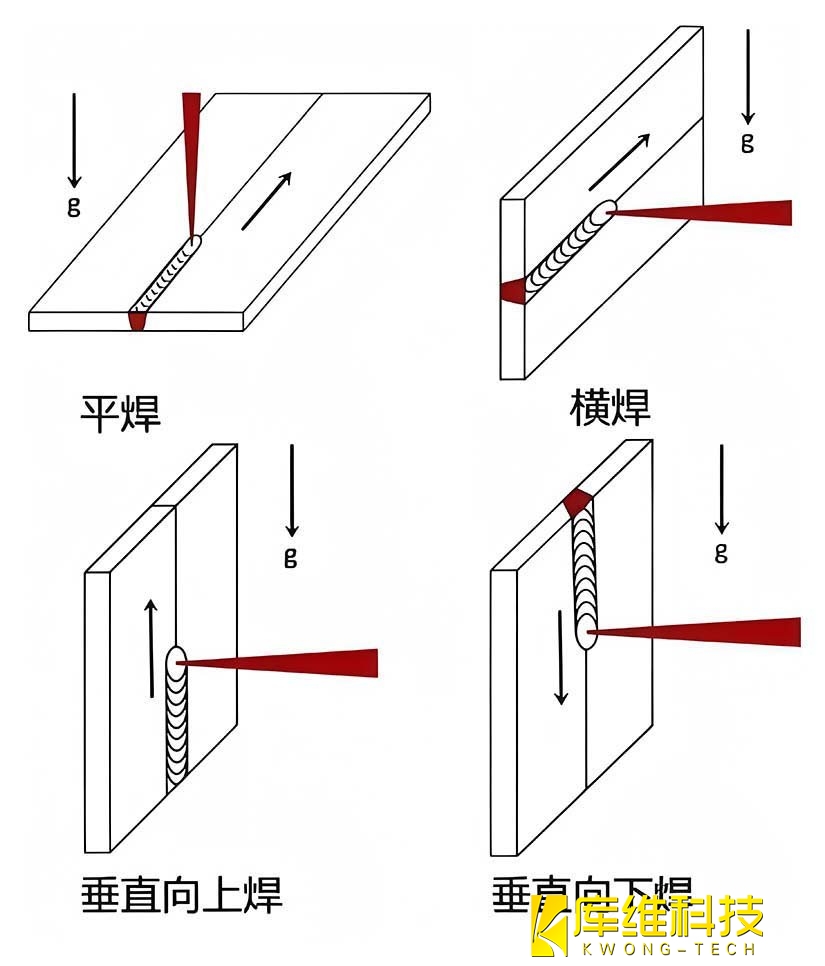

一、焊接位置對焊縫成形與穩(wěn)定性的影響
1、平焊
熔池行為：重力對稱分布，熔池形狀穩(wěn)定，熔深均勻，焊縫表面光滑且成形美觀。
工藝優(yōu)勢：熱傳導(dǎo)穩(wěn)定，匙孔動態(tài)平衡性好，焊接過程可控性高，缺陷率最低。
典型應(yīng)用：車身精密部件（抗拉強度要求≥500 MPa）、3C電子元件、航空航天薄壁結(jié)構(gòu)等高精度領(lǐng)域。
2、橫焊
熔池偏移：重力導(dǎo)致熔池向單側(cè)偏移，焊縫對稱性降低，易出現(xiàn)咬邊或未熔合缺陷。
工藝難點：熔池與母材接觸面受限，氣泡逸出通道受阻，孔隙率顯著增加。
典型應(yīng)用：石油管道環(huán)縫、壓力容器儲罐等大型水平環(huán)向焊縫。
3、垂直向上焊
熔池動態(tài)：焊接方向與重力反向，熔融金屬向下回流，熱輸入過高時易引發(fā)熔池波動甚至燒穿。
氣孔控制：氣泡在浮力作用下向上逸出，孔隙率低于垂直向下焊，但需精確控制熱輸入。
典型應(yīng)用：建筑鋼結(jié)構(gòu)立焊、管道立管對接等需抗拉強度高的場景。
4、垂直向下焊
熔池流動：重力與熔池流動方向一致，金屬填充速度加快，但凝固前沿易截留氣體。
缺陷風(fēng)險：熔池上緣受凝固金屬限制，氣泡難以逸出，孔隙率顯著高于平焊和垂直向上焊。
典型應(yīng)用：船體底部焊接、地下管道安裝等需快速填充的工況。
二、孔隙率與力學(xué)性能的關(guān)鍵差異
1、氣孔生成機制對比
平焊：氣泡受浮力驅(qū)動上浮至表面逸出，孔隙率最低。
橫焊：熔池邊緣與母材接觸形成氣阱，氣泡滯留率增加30%-50%。
垂直向上焊：浮力輔助氣泡脫離熔池，氣孔率較垂直向下焊低約40%。
垂直向下焊：凝固前沿快速封閉氣體逃逸路徑，氣孔率最高，嚴(yán)重影響結(jié)構(gòu)完整性。
因此平焊和垂直向上焊的孔隙率較低（約1%-3%），而橫焊和垂直向下焊的孔隙率較高（可達(dá)5%-8%）。
2、力學(xué)性能實驗對比
抗拉強度：平焊（550-600 MPa）> 垂直向上焊（500-540 MPa）> 橫焊（420-480 MPa）> 垂直向下焊（400-450 MPa）。
延伸率：平焊（12%-15%）> 垂直向上焊（10%-12%）> 橫焊（6%-8%）> 垂直向下焊（5%-7%）。
三、應(yīng)用場景與工藝優(yōu)化建議
1、優(yōu)先選擇平焊的條件
高精度需求場景：如電子元件封裝、航空發(fā)動機葉片焊接，需確保焊縫零缺陷。
參數(shù)優(yōu)化方向：采用脈沖激光調(diào)節(jié)熱輸入，搭配氬氣保護(hù)減少氧化。
2、垂直焊的工藝調(diào)控策略
垂直向上焊：降低焊接速度（<1.5 m/min），增加側(cè)吹氣體流量，抑制熔池下墜。
垂直向下焊：采用擺動激光束拓寬熔池，延長氣泡逸出時間，或通過復(fù)合焊接（激光-MIG）改善熔合。
3、橫焊的缺陷抑制技術(shù)
動態(tài)聚焦調(diào)整：實時調(diào)節(jié)激光焦點位置，補償重力導(dǎo)致的熔池偏移。
多道焊設(shè)計：分層填充焊縫，降低單道熱輸入，減少氣孔生成風(fēng)險。
平焊因熔池穩(wěn)定性高、氣孔率低，仍是激光焊接的首選位置；垂直向上焊在特定場景下通過參數(shù)優(yōu)化可接近平焊質(zhì)量；橫焊與垂直向下焊需結(jié)合工藝調(diào)控以降低缺陷風(fēng)險。未來，智能焊接技術(shù)的普及將進(jìn)一步縮小不同位置的焊縫質(zhì)量差異，推動激光焊接向更高效、更可靠的方向發(fā)展。
