工業機器人KRC4保養-如何更換外部風扇
發布日期：2022-09-02 10:06 ????瀏覽量：
庫卡工業機器人外部風扇更換步驟
1. 從控制柜拔出風扇插頭 （2） X14。
2. 擰松四條螺絲 (1) 并將背板拆出。

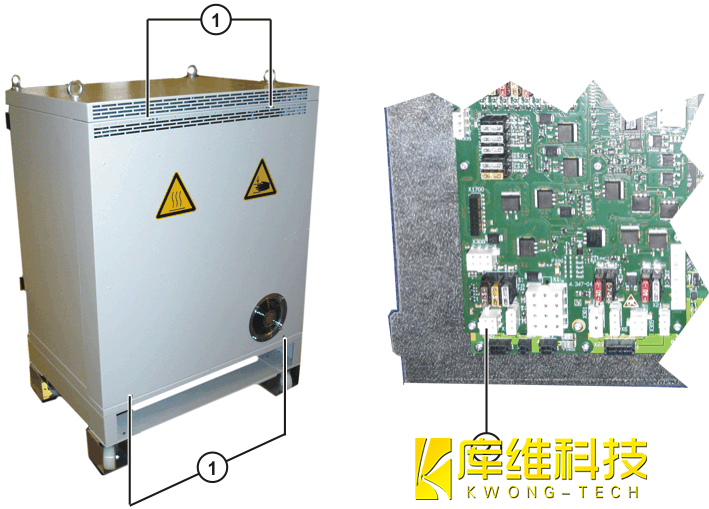

更換工業機器人KRC4外部風扇如下圖：
1 固定背板
2 控制柜上的風扇插頭 X14

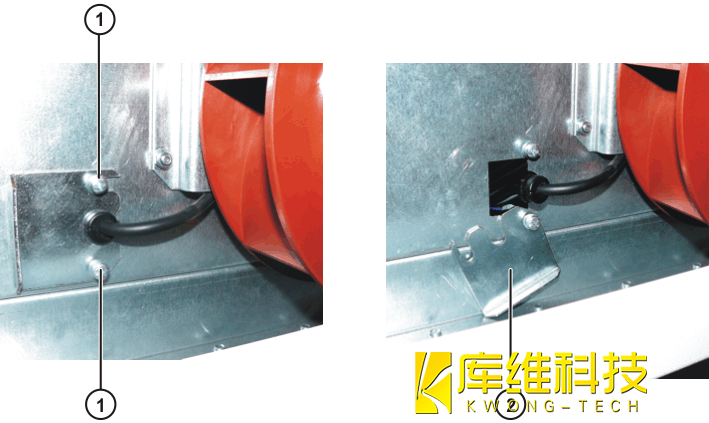

3. 將進線套筒的固定螺絲 （1）拆出。
4. 將進線套筒 （2）折回，然后拉出連接線。
1 固定電纜套管
2 電纜套管的蓋板
6. 將新風扇連同支架一起裝上并固定。

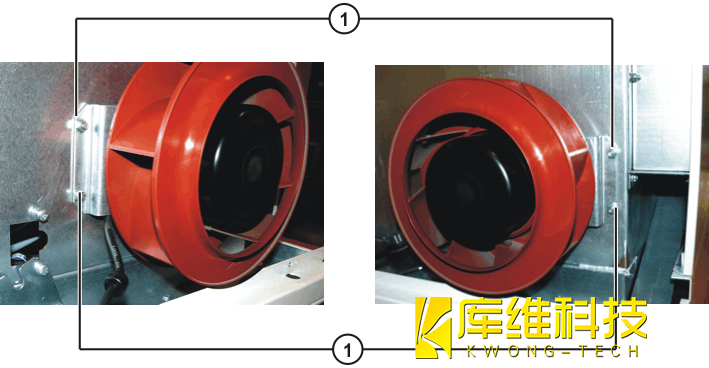

更換工業機器人KRC4外部風扇如下圖：
1 固定風扇支架
7. 將連接線引入箱柜內。
8. 裝上進線套筒。
9. 裝上背板，并將其固定
10. 將風扇插頭 X14 插到控制柜上。
