焊接機器人工裝夾具設計需滿足哪些要求？總結了這6點
發布日期：2019-09-19 09:43 ????瀏覽量：
說到

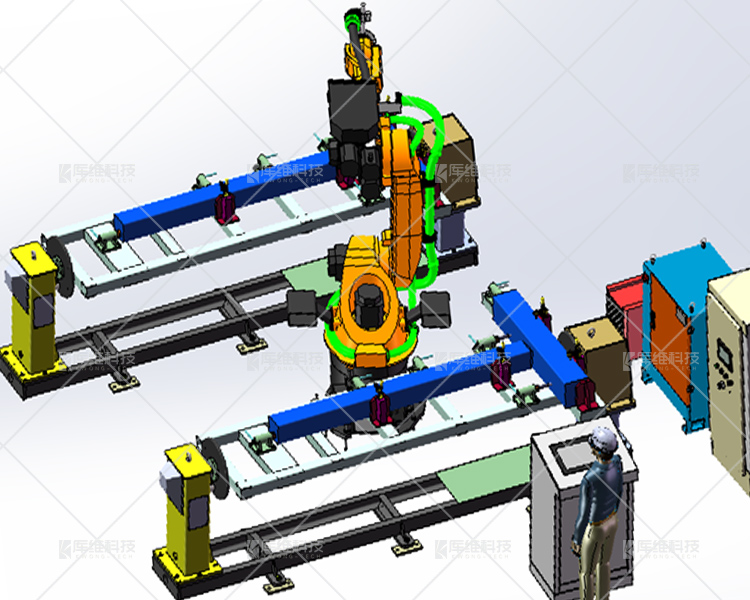

焊接機器人想必都不陌生，除了焊接主體部分（機器人本體，焊接設備等）之外，還需要用到工裝夾具，這個作用是什么呢？精準定位，保證焊接精度，提高產品的質量和效率，同時減輕人工的勞動量。那么對于焊接機器人工裝夾具設計有什么要求？一起來看看。
1、焊接機器人的工裝夾具，不像其他設備那么簡單，必須要符合一定的設計要求才能予以應用。如，夾緊時不應破壞焊件的表面質量；在夾緊薄件時，限制夾緊力或者采取壓頭行程限位、加大壓頭接觸面積、加添銅、鋁襯套等措施，做到夾緊可靠，剛性適當。
2、焊接的定位位置和幾何形狀也不能被焊接機器人的工裝夾具影響，要做到夾緊后既不使焊件松動滑移，又不使焊件的拘束度過大而生產較大的應力
3、工裝夾具的施力點應位于焊件的支承處或者布置在靠近支承的地方，并且要防止支承反力與夾緊力、支承反力與重力形成力偶。
4、為了便于控制，在同一個夾具上，定位器和夾緊機構的結構形式不宜過多，并且盡量只選用一種動力源。
5、工裝夾具自身應動作迅速、操作方便，且操作位置應處在工人容易接近、最易操作的部位。
6、夾具處于夾緊狀態時，能自鎖；同時還要有足夠的裝配、焊接空間，所有的定位元件和夾緊機構應與焊道保持適當?shù)木嚯x。
以上就是關于
焊接機器人工裝夾具設計要求的介紹，更多資訊干貨請關注庫維科技，多年專業專注工業自動化集成，豐富工程案例，久經項目考驗，致力于為先進制造提供最有價值的解決方案，撥打熱線400-1399-168免費領取機器人噴涂，焊割，打磨工作站方案，專業團隊為您服務。
